로터리 다이커팅은 원통형 다이를 연속적으로 회전시켜 재료를 가공하는 기술로 현대 다이커팅 공정의 핵심 기술 중 하나입니다. 고효율 및 대규모 연속 생산과 같은 장점으로 인해 회전 다이 커팅이 전자, 포장, 의료 및 기타 산업에서 널리 사용될 수 있게 되었습니다. 그러나 회전식 다이 커팅에는 특정 가공 시나리오에서 여전히 많은 제한 사항이 있습니다. 처리 패턴이 변경되면 새로운 다이를 생산해야 합니다. 소규모 맞춤형 생산의 경우 처리 비용이 크게 증가할 뿐만 아니라 생산 주기도 연장됩니다. 또한 물리적 절삭 공구에 의해 가공 능력이 제한되어 미세하고 복잡한 패턴 가공이 어렵습니다. 양면테이프, 젤, 고접착 보호필름 등 접착성이 높은 소재를 가공할 경우 접착제 잔여물이 제품 표면에 달라붙거나 기계적 응력으로 인해 제품이 변형되어 폐기율이 높아지는 경우가 있습니다.

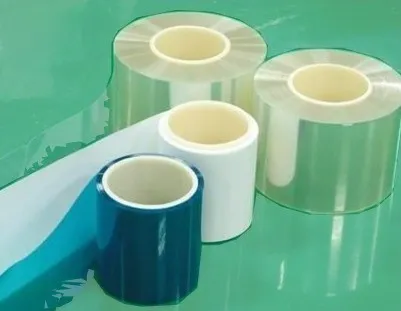

단일 회전 다이커팅 기계의 가공 능력은 제한되어 있지만, 회전 다이커팅 기계를 레이저 제어 시스템과 통합하여 실제 생산에 투입하는 것은 단순한 기능 추가가 아닙니다. 이는 생산성과 공정 능력의 포괄적인 업그레이드를 나타냅니다. 국산화된 미세 가공이 필요한 특정 복합재료나 고부가가치 제품의 가공 요구 사항을 효과적으로 충족할 수 있습니다. 예를 들어, 커버 필름, 의료용 테이프, 센서 멤브레인과 같은 재료는 회전식 다이 커팅을 사용하여 큰 크기의 윤곽을 절단한 다음 레이저 가공을 사용하여 기계적으로 달성하기 어려운 미세한 회로나 미세 구멍을 만들 수 있습니다.

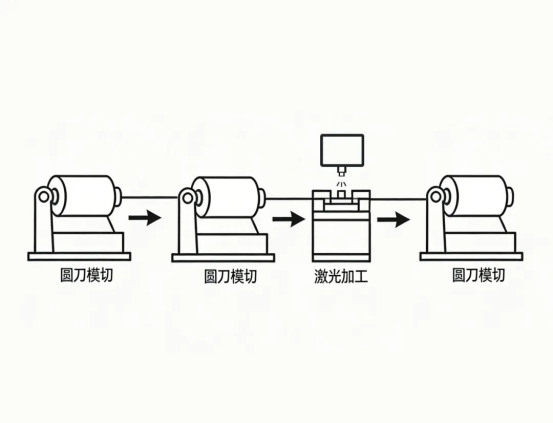

회전식 다이 커팅과 레이저 가공의 통합은 효율성과 정밀도 사이의 완벽한 균형을 달성합니다. 로터리 다이 커팅은 고효율, 대규모 배치, 반복 가공 작업을 가능하게 하고, 레이저 가공은 맞춤형 고정밀 가공을 가능하게 합니다. 다이 커팅과 레이저 가공을 결합하면 생산 단계를 줄이고 생산 공정을 단순화하며 오류를 어느 정도 줄일 수 있습니다. 또한 레이저 모듈은 독립적으로 작동할 수 있어 처리 범위가 확장되고 보다 다양한 생산 요구를 충족할 수 있습니다.

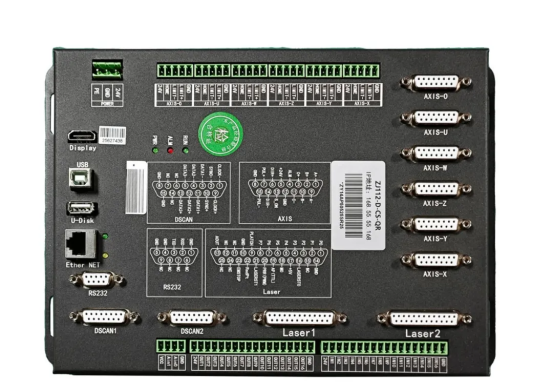

회전식 다이커팅 및 레이저 통합 기계에서는레이저 제어 시스템완제품의 가공 품질에 직접적인 영향을 미치기 때문에 중요한 역할을 합니다. Shenyan에서 개발한 레이저 제어 시스템인 ZJ112-D-CS-QR은 일반 레이저 제어 시스템과 비교하여 매우 강력한 안정성과 매우 높은 가공 정밀도를 특징으로 합니다. 레이저 컨트롤러의 우수한 간섭 방지 성능은 장비의 장기간 효율적인 작동을 보장하는 동시에 높은 처리 정확도와 일관된 고품질 결과로 제품 가치를 더욱 향상시킵니다.
레이저 제어 시스템은 모션/경로 속도의 실시간 조정을 지원합니다(제어 카드는 자동으로 궤적 맞춤을 수행할 수 있음). 그만큼레이저 컨트롤러그래픽 XY 오프셋의 실시간 조정을 지원하고 외부 트리거 표시를 지원합니다. ZJ112-D-CS-QR 레이저 제어 시스템은 위치 지정 지점, 특징 지점 및 색상 표시에 대한 카메라 인식을 지원하여 플라잉 위치 지정 절단을 수행합니다. 공급 축은 제어 카드 자체로 제어할 수 있거나 외부 제어를 지원할 수도 있습니다. 직관적이고 사용자 친화적인 작동 인터페이스는 작업자의 한계를 크게 낮춰줍니다. 또한 레이저 컨트롤러는 CO2 레이저, 파이버 레이저, 자외선 레이저를 지원합니다.
